PATMOα(パトモ アルファ)

設計施工がカンタン

配線がシンプルだから、設計・施工がカンタンに。

シンプルな設計・配線系統で、施工性にも配慮。デザイン性、機能性だけでなく、省施工・省コストも実現しました。

「最大100住戸」のマンション・アパートに対応

1系統あたり最大25台、最大100住戸のマンションまで対応可能です。

※GBX-2XAは増幅分配器を利用して最大100住戸まで設置することが可能です。

GBX-4XA(-NT)を設置する場合

3.5型カラー画面イメージ

GBX-2XAを設置する場合

夜間録画画像イメージ

※GBX-2XAは増幅分配器を利用して最大100住戸まで設置することが可能です。

住戸幹線は施工がラクな「1Pr配線」

映像付システムでも住戸幹線は1Prとなるため、結線・配線工事が簡単です。

宅配ボックスイメージ

玄関子機に「住戸アダプター内蔵」

玄関子機に映像住戸アダプターが内蔵されているため、玄関子機の埋込ボックス内で分岐する場合でも、別途アダプターの設置が不要。省施工・省コストにつながります。(別設置による設計も可能)

宅配ボックスイメージ

※接続端子の並びは製品と異なります。

別設置の「住戸アダプター」もラインアップ

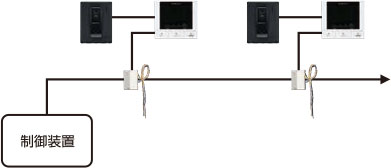

玄関子機内蔵の住戸アダプターを使用しない場合は、住戸アダプターを別に設置することで、配線経路に応じた施工を行うことができます。

宅配ボックスイメージ

住戸アダプターでの「幹線終端不要」

最終端の親機で終端するため、最終端の居室親機には住戸アダプターは不要です。

宅配ボックスイメージ

面倒な「映像信号損失計算」が不要

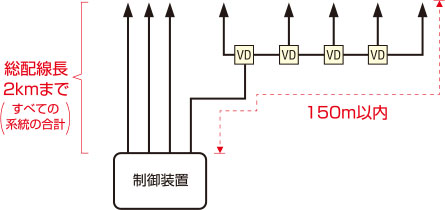

映像信号の損失計算が不要です。(制御装置から最遠端親機まで150m以内に収めれば線路抵抗の計算不要)

住戸アダプターを別設置する場合

3.5型カラー画面イメージ

玄関子機内蔵の住戸アダプターを使用する場合

夜間録画画像イメージ

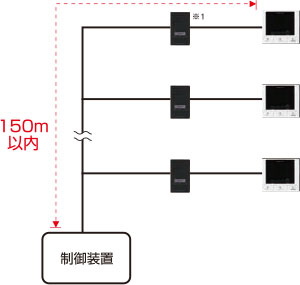

※1 最終端の住戸は、住戸アダプターの接続は不要です。

制御装置は「集合玄関機の埋込ボックス内に取付可能」

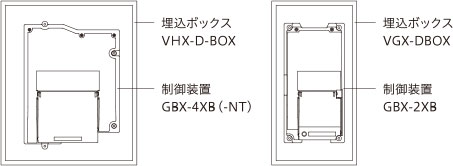

PATMOαの制御装置は集合玄関機の埋込ボックス内に設置可能。設置スペースを別に用意する必要はありません。

宅配ボックスイメージ

増幅分配器は1システム内で「4台」まで設置可能

配線ルートに応じて設計可能です。

宅配ボックスイメージ
系統分配例

接続例GBX-4XA(-NT)の場合

ピロリ ピロリ ピロロリン 宅配ボックスに荷物が届きました。

※分配した先の名系統に最大25台まで設置できます。ただし全系統、合計の最大設置台数は100台までです。

3.5型カラー画面イメージ
夜間録画画像イメージ

増幅分配器と増幅分配器の間に住戸アダプターを設置する場合

ピロリ ピロリ ピロロリン 宅配ボックスに荷物が届きました。

モニターなしシステムは増幅分配器・住戸アダプターの設置が「不要」

全住戸がモニターなしシステムの場合は増幅分配器・住戸アダプターの設置は不要です。

宅配ボックスイメージ

※画面ははめ込み合成です。

※仕様・デザイン等は予告なく変更する場合があります。

カタログ

PATMOα(パトモアルファ) カタログ
PATMOα(パトモアルファ)カタログ

オプション情報、製品一覧、システム系統図例など、詳細情報については、本カタログをご参照ください。
