NBE-J、NBM-HP

特長

ルーム単位呼出・ルーム単位通話

ルーム単位で入所者さんからの呼出を表示し、ルーム単位でお話しできます。
ボード型親機は該当する居室の全ての入所者さんの表示灯が点灯します。

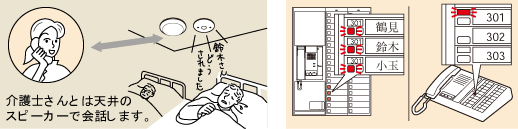

イメージ:入所者さんとナースコールする際のイメージ

ハンディナースシステムと接続可能

ハンディナースでは、移動中やベッドサイドにいても、入所者さんからの呼出にその場で応答できます。
スタッフルーム以外からでも入所者さんへの一斉放送や、呼出・通話ができます。また、介護士さんどうしの連絡ができます。

※Vi-nurseと他社製PHSが連動できます。連動可能なPHSについてはハンディナースシステムページにてご確認ください。
ハンディナースシステム

PS切替機能

夜間など介護士さんの人手が少ないときは、入所者さんからの呼出を別フロアのハンディナースで受けることができます(PS切替)。

操作方法

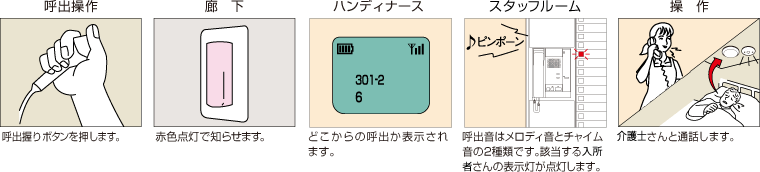

通常の呼出

イメージ:通常の呼出操作方法

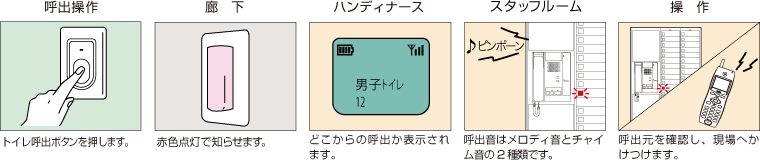

トイレ呼出

イメージ:トイレでの呼出操作方法

機器一覧

スタッフルーム

ナースコール親機:ボード型

NBE-J型親機

表:NBE-J型親機・品番

写真:40局用ボード型親機 NBE-40MB/A-J

40局用ボード型親機
NBE-40MB/A-J

ナースコール親機:卓上型

NBM-HP型親機

表:NBM-HP型親機・品番

写真:ハンディナース対応20局用親機	NBM-20B/A-HP

ハンディナース対応
20局用親機
NBM-20B/A-HP

取付補助板

壁掛で使用する場合

20局用:NBM-20B/A-HP用 NBR-20K
40局用:NBM-40B/A-HP用 NBR-40K

60局以上を壁掛で使用する場合は弊社担当者までご相談下さい。

ハンディナースシステム

居室

呼出ボタン

写真:呼出握りボタン・NBR-8A-C

呼出握りボタン:NBR-8A-C

写真:コンセント・NBR-1A-C

コンセント:NBR-1A-C

写真:コンセント付マイク・NBR-MB

コンセント付マイク:NBR-MB
メタルコンセント付

スピーカー子機

写真:天井埋込型スピーカー子機・NB-LB-C

天井埋込型スピーカー子機
NB-LB-C

マイク

写真:天井埋込型マイク・NA-SB-C

天井埋込型マイク
NA-SB-C

個室用子機

写真:ハンド型子機・NB-RC/A、コンセント・NBR-HP

ハンド型子機:NB-RC/A
コンセント:NBR-HP
ハンド型子機用

写真:ワイヤレス呼出ボタン受信機・NB-RC9F

ワイヤレス呼出ボタン受信機、マルチハートコール接続用ハンド型子機:
NB-RC9F
コンセント:NBR-HP
ハンド型子機用

ワイヤレス呼出ボタン

写真:ワイヤレス呼出ボタンセット:NBS-8WN

ワイヤレス呼出ボタンセット:NBS-8WN

マルチハートコール

写真:マルチハートコール:NBR-9MC

マルチハートコール:NBR-9MC

トイレ:トイレ呼出ボタン

写真:呼出ボタン・NBR-7WA

呼出ボタン:NBR-7WA
トイレ用

浴室:浴室用呼出引き輪

写真:浴室呼出引き輪・NR-7BLA-P

浴室呼出引き輪:NR-7BLA-P

廊下

廊下灯

写真:廊下灯・NBR-4B

廊下灯:NBR-4B

復旧ボタン

写真:復旧ボタン・NBR-2A-C

復旧ボタン:NBR-2A-C

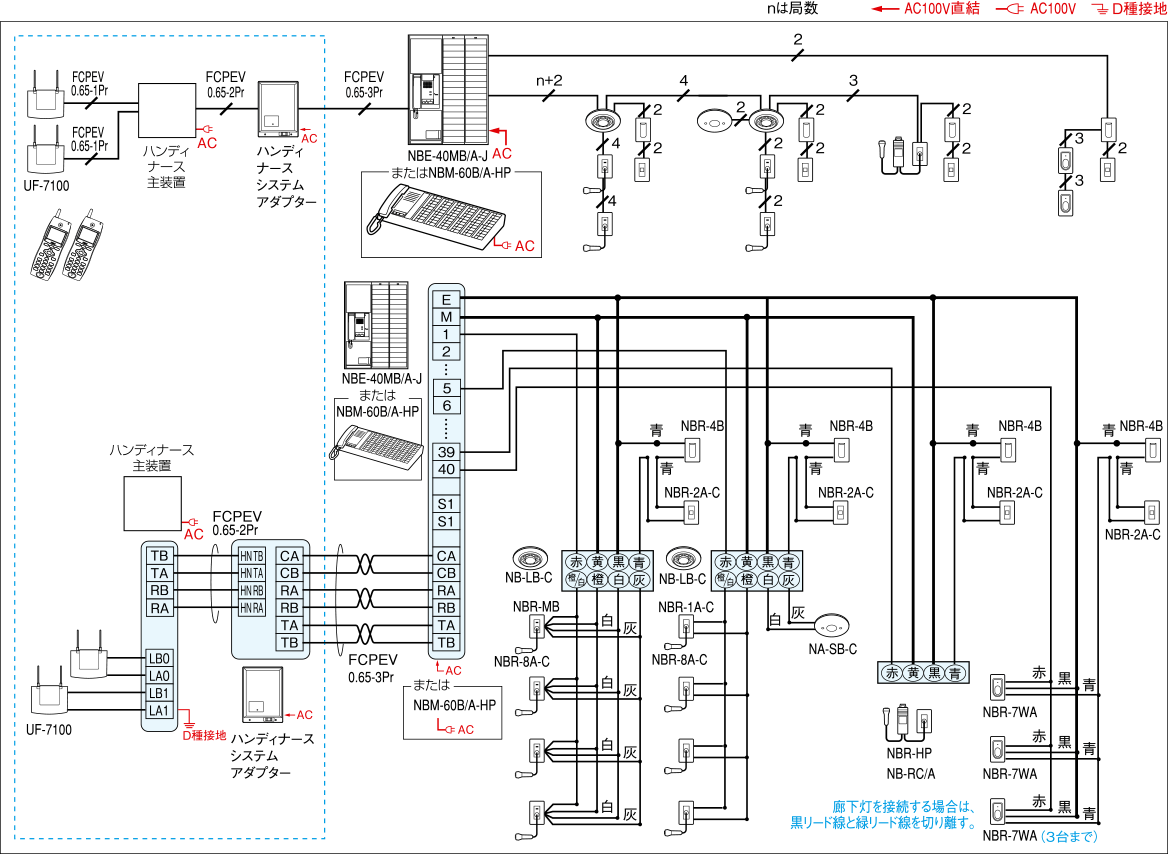

配線本数・接続図例

図:配線本数・接続図例

配線上のご注意
ハンド型子機・NB-RC/Aを接続する場合は、共通線Eに線径1.6mm線1本または0.9mm線を2本合わせて使用してください。
