NBE、NBM-HP

特長

ベッド単位呼出・ベッド単位通話

ベッド単位で患者さんからの呼出を表示し、ベッド単位でお話しできます。

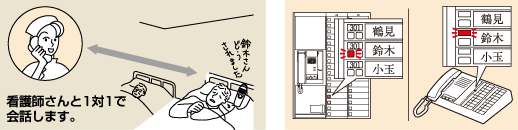

イメージ:患者さんとナースコールする際のイメージ

ハンディナースシステムと接続可能

ハンディナースでは、移動中やベッドサイドにいても、患者さんからの呼出にその場で応答できます。
ナースステーション以外からでも患者さんへの一斉放送や、呼出・通話ができます。また、看護師さんどうしの連絡ができます。

※Vi-nurseと他社製PHSが連動できます。連動可能なPHSについてはハンディナースシステムページにてご確認ください。
ハンディナースシステム

PS切替機能

夜間など看護師さんの人手が少ないときは、患者さんからの呼出を別フロアのハンディナースで受けることができます(PS切替)。

操作方法

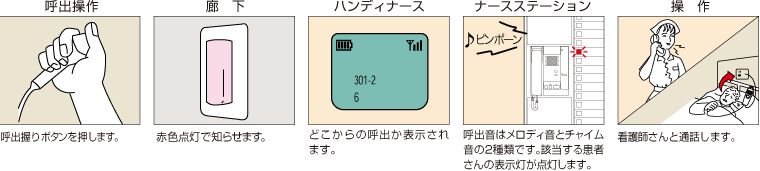

通常の呼出

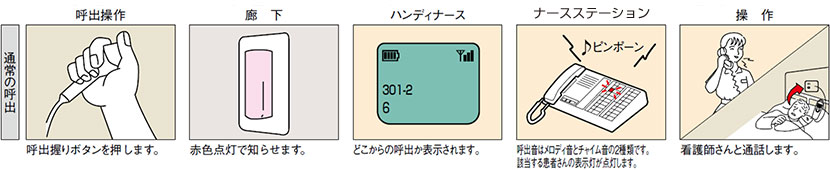

イメージ:通常の呼出操作方法

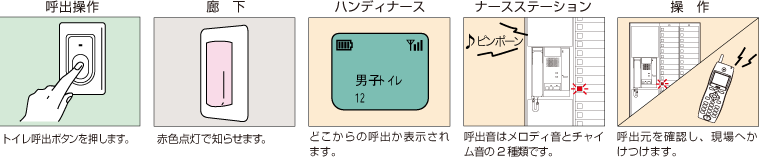

トイレ呼出

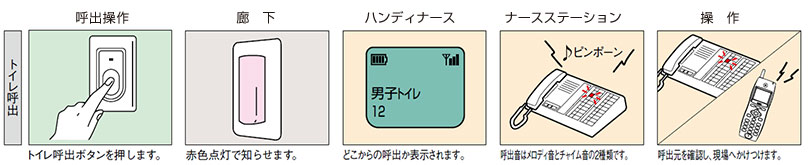

イメージ:トイレでの呼出操作方法

機器一覧

ナースステーション

ナースコール親機:ボード型

NBE型親機

表:NBE型親機・品番

写真:40局用ボード型親機 NBE-40MB/A

40局用ボード型親機
NBE-40MB/A

ナースコール親機:卓上型

NBM-HP型親機

表:NBE型親機・品番

写真:ハンディナース対応20局用親機	NBM-20B/A-HP

ハンディナース対応
20局用親機
NBM-20B/A-HP

取付補助板

壁掛で使用する場合

20局用:NBM-20B/A-HP用 NBR-20K
40局用:NBM-40B/A-HP用 NBR-40K

60局以上を壁掛で使用する場合は弊社担当者までご相談下さい。

ハンディナースシステム

病室

ナースコール子機 ハンド型

写真:ハンド型子機・NB-RC/A

ハンド型子機:NB-RC/A

写真:ワイヤレス呼出ボタン受信機、マルチハートコール接続用ハンド型子機:NB-RC9F

ワイヤレス呼出ボタン受信機、マルチハートコール接続用ハンド型子機:NB-RC9F

写真:コンセント・NBR-HP

コンセント:NBR-HP
ハンド型子機用

ナースコール子機 埋込型

写真:壁埋込型子機・NB-NJ

壁埋込型子機:NB-NJ
メタルコンセント付
呼出確認表示灯付

写真:呼出握りボタン・NBR-8A-C

呼出握りボタン:NBR-8A-C

ワイヤレス呼出ボタン

写真:ワイヤレス呼出ボタンセット:NBS-8WN

ワイヤレス呼出ボタンセット:NBS-8WN

マルチハートコール

写真:マルチハートコール:NBR-9MC

マルチハートコール:NBR-9MC

トイレ:トイレ呼出ボタン

写真:呼出ボタン・NBR-7WA

呼出ボタン:NBR-7WA
トイレ用

浴室:浴室用呼出引き輪

写真:浴室呼出引き輪・NR-7BLA-P

浴室呼出引き輪:NR-7BLA-P

廊下

廊下灯

写真:廊下灯・NBR-4B

廊下灯:NBR-4B
多床用廊下灯:NBR-4BS

復旧ボタン

写真:復旧ボタン・NBR-2A-C

復旧ボタン:NBR-2A-C

配線本数・接続図例

図:配線本数・接続図例

配線上のご注意
ハンド型子機・NB-RC/Aを接続する場合は、共通線Eに線径1.6mm線1本または0.9mm線を2本合わせて使用してください。
