IPネットワーク対応インターホン IXシステム

他社製品

IXシステムと連携可能な商品をご紹介します。

連携事例

インターホンの呼び出し元や緊急度、動作状態を光と音でお知らせ(表示灯)

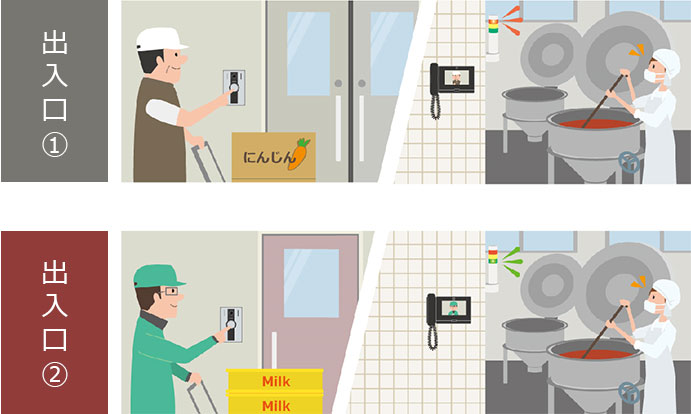

連携例1:複数の出入口の応対を一か所で行う施設

課題

  1. インターホンから離れた場所で作業中に、どの出入口から呼ばれたのかをすぐに判別したい。
  2. 作業中は着信音に気づきにくい。

解決

  1. どこから呼ばれたのかを光の色で知らせることができます。
  2. インターホンの画面を確認せずに呼び出し元がわかり、スムーズに対応できます。

呼び出し元ごとに異なる光の色でお知らせ

イメージ

連携例2:さまざまな緊急度の呼び出しがある施設

課題

  1. 通常の呼び出しと緊急呼び出しがインターホンから離れた場所でわからない。
  2. インターホンの動作状態を周囲に通知したい。

解決

  1. 呼び出しの緊急度を光とブザー音で知らせることができます。
  2. 呼び出しや通話、解錠の状態変化に合わせて表示を変更できます。

呼び出しの緊急度や状態を光と音でお知らせ

イメージ

インターホン呼び出し連携録画で効率的な録画・検索・再生を実現(録画システム)

連携例

課題

  1. 来訪者が来た時だけ映像・音声を記録したい。
  2. 再生したい部分を探すのに時間がかかる。

解決

  1. 来訪者がインターホンで呼び出しをした時のみ映像・音声を記録することができます。
  2. 呼び出し時の録画のみ効率良く検索、再生することができます。

駐車場精算機の応対・記録

利用イメージ1

無人店舗の映像・音声記録

利用イメージ2

ショールームの来訪者応対

利用イメージ3

IPインターホンと接点入出力対応製品との柔軟な連携を実現(入出力監視制御装置)

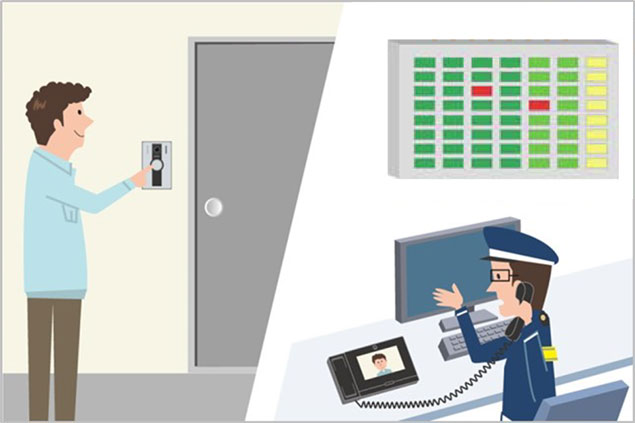

連携例1:多くのゲートを一か所で管理する施設

課題

  1. 各ゲートのインターホンの呼び出し状況、解錠状況を、防災センターなどで一括で監視したい。

解決

  1. 呼び出しや解錠の動作状況を接点出力に変換し、表示盤などに出力できる。
  2. 各ゲートから表示盤に配線を引く必要がなく、省施工。

ゲートごとに呼び出し・解錠をリアルタイムで表示

イメージ

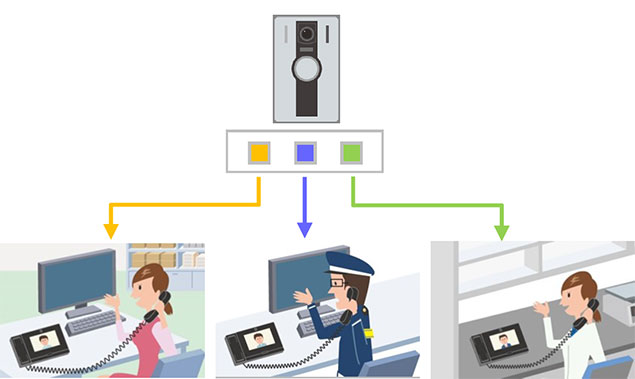

連携例2:来訪者により異なる部屋を呼び出す施設

課題

  1. ゲートは一つだが、来訪者に応じて呼び出し先を変更したい。
  2. ドアホン端末を複数設置するスペースはない。

解決

  1. ドアホン端末に接続した呼び出しボタンごとに、呼び出し先を変更することができる。
  2. ドアホン端末は1台のみで対応でき、省スペースで設置できる。

一つのゲートから複数の部屋を呼び分け

イメージ

接続・動作確認済み機器(ネットワークカメラ・録画システム)

本製品はONVIFに対応しておりますが、全てのONVIF対応製品との接続・動作を保証するものではありません。

IXシステム機器のファームウェアの違いにより、動作確認済み機器一覧の内容が変わることはありません。

接続・動作確認済み機器を実際に使用する際には、別途設定が必要になる場合がございます。設定方法につきましては、当社営業担当またはお客様相談センターまでお問い合わせ下さい。 お客様相談センター

IXシステム機器と接続・動作確認済みの機器を以下に記載しています。

※ IXシステム機器と、ネットワークカメラまたはクライアント(録画システム等)各1台ずつの間の接続確認を実施。

※ IPv4環境にて接続確認を実施。

※ ネットワークカメラの録画録音(IX-MV7-「」)は次の解像度の場合のみ使用可能。QVGA(320x240)、VGA(640x480)、WVGA(800x480)、HD(1280x720)、SXVGA(1280x960)

(2020年7月現在)

IX-MV7-「」 動作確認済み機器一覧

対象製品:IX-MV7-HB,IX-MV7-HW,IX-MV7-B,IX-MV7-W

メーカー 型番 ファームウェア
バージョン
動作確認機能  (○ 動作、× 動作せず、- 機能なし)
ONVIF ProfileS 対応 モニタ
リング
※1
音声
受話
※2
PTZ
※3
録画
※4
録音
※5
備考
Axis M3024-LVE 5.51.5.1 - ×
P1224-E 5.51.5.1 - -
P5635 6.50.1
Bosch NDN-932V02-IP 6.41.0037 -
Canon VB-S30D Mk Ⅱ 1.1.0 -
VB-S805D 1.3.3 - - × -
Panasonic BB-SP104W 4.22 - - -
BB-ST165A 4.60 ズーム機能はなし。
WV-SFN130 2.7 -
WV-SFV481 1.15 -
WV-S1510 1.42 - - -
Sony SNC-HM662 1.2.0 -

※1 モニタリング:ネットワークカメラの映像をIX-MV7-「」で表示できる。
※2 音声受話:ネットワークカメラの音声をIX-MV7-「」で受話できる。
※3 PTZ:ネットワークカメラのパン・チルト・ズームをIX-MV7-「」で操作できる。
※4 録画:ネットワークカメラの映像をIX-MV7-「」のmicroSDカード(別売)で録画できる。ただし、録画可能条件に記載の設定とすること。
※5 録音:ネットワークカメラの音声をIX-MV7-「」のmicroSDカード(別売)で録音できる。ただし、モニタリング時のみ。

接続・動作確認済み機器(ネットワーク周辺機器)

IXシステム機器と接続・動作確認済みの機器を以下に記載しています。

※ IPv4環境にて接続確認を実施。

※ 導入にあたり、現場調査が必要となる場合があります。

(2022年5月現在)

IXシステム 動作確認済み機器一覧

用途 メーカー 製品名 型番 備考
PoE延長 ハイテクインター PoE延長装置 MaxiiCopper Vi2300WP cat5e:300mまで動作確認済み
PoE延長装置 MaxiiCopper Vi2304A cat5e:300mまで動作確認済み
PoE延長装置 MaxiiCopper Vi2301A cat5e:100mまで動作確認済み
PoE延長装置 MaxiiCopper Vi2401A
PoE延長装置 ED3538T, ED3538R
パナソニックLSネットワークス PoE延長器 GA-PT1TPoE(PN24015)
VIVOTEK PoEエクステンダ AP-FXC-0200
Microsemi PoEエクステンダ PD-POE-EXTENDER
PoE給電 コンテック PoE給電ユニット POW-CB50AF
DXアンテナ 給電機能付IPカメラアダプター EOCP10M1, EOCP10T1
ハイテクインター PoEインジェクタ TR30P560-03
プラネックスコミュニケーションズ PoE給電アダプタ ING-ADE3af
Microsemi PoEインジェクタ PD-9501GC-SP/AC-JP
AE線対応 ハイテクインター PoE延長装置 ABiLINX 3501T, ABiLINX 3501R AE線:200mまで動作確認済み
光ケーブル対応 アライドテレシス メディアコンバーター CentreCOM LMC103
メディアコンバーター CentreCOM LMC111
メディアコンバーター CentreCOM LMC112
メディアコンバーター MC2501 1000Base-Tのみ対応
SFPモジュール AT-SPLX10
大電 メディアコンバーター DN2800WSG3E
メディアコンバーター DN2800WSG5E
パナソニックLSネットワークス メディアコンバーター MCG1100SP-LX(PN61325) 1000Base-Tのみ対応
メディアコンバーター MCG1100SP-SX(PN61324) 1000Base-Tのみ対応
SFPモジュール 1000BASE-LX SFP Module(i)(PN54024)
SFPモジュール 1000BASE-SX SFP Module(i)(PN54022)
同軸ケーブル対応 住友電工ネットワークス 同軸モデム MC5310M, MC5110S
パナソニック 同軸-LANコンバーター WJ-PR201, WJ-PC200
光無線対応 太陽誘電 光無線通信装置 SOT-TS100A
落雷対策 音羽電機工業 雷プロテクタ LAN用 OLA-1000POE

※画面はハメコミ合成です。
※仕様・デザイン等は予告なく変更する場合があります。
