KM-77 / WP-24A

システム構成図

システム構成図

※1 通話到達距離は、理想的な環境条件で測定した最大到達距離の目安であり、周囲の電波状況や使用環境により短くなる場合があります。距離が離れていたり、間に壁、ドアなどの障害物などがあると、電波が弱くなり、プツプツ音、通話の途切れ、映像の乱れや更新の遅れが起きて、使えないことがあります。

※2 本製品は、DECT(Digital Enhanced Cordless Telecommunications)に準拠した日本国内向けの通信方式です。(一般社団法人電波産業会標準規格「ARIB STD-T101」準拠)

スマートフォン連動システム構成例

システム構成図

※スマートフォン連動システムの説明上、モニター付親機以外のインターホン機器は省略しております。

※スマートフォン連動システムのご利用には、住宅内・住宅外の使用にかかわらず、インターネット回線の契約が必要となります。また、別途インターホンアプリ®TypeAのインストールが必要となります。その際、別途通信料がかかる場合がございます。

※インターホンアプリ®TypeAを使用するには、動作確認済みの無線LAN対応ルーターと、対応OSを搭載したスマートフォンまたはタブレットが必要です。

※動作確認済みの無線LAN対応ルーター、スマートフォンなどの機種、最新の対応OSの情報はインターホンアプリ®ページでご確認ください。

※対応するスマートスピーカーをKM-77/WP-24シリーズに1台連携する場合、スマートフォンの最大登録台数は3台となります。

機器一覧

基本セット

テレビドアホンワイヤレスセット2・4タイプ
製品写真 WP-24AA

テレビドアホンワイヤレスセット 2・4タイプ

(AC電源プラグ式)

KM-77

オープン価格

(AC電源直結式)

WP-24A

オープン価格

テレビドアホンセット(ワイヤレス対応)2・4タイプ ※ワイヤレス子機なしセット
製品写真

テレビドアホンセット(ワイヤレス対応) 2・4タイプ
(AC電源直結式)

WP-24B

オープン価格

モニター付親機

製品写真

モニター付親機

WP-2MED-T

オープン価格

寸法図(mm)
寸法図
仕様
  WP-2MED
(モニター付親機)
(KM-77セット品)
WP-2MED-T
(モニター付親機)
電源電圧 AC100V 50/60Hz
消費電力 待受時3.0W 最大9.5W
モニター 7型TFTカラー液晶
画素数 約115万画素
通話方式 拡声自動交互通話/プレストーク通話
通話方式(モニター付ワイヤレス子機) 1.9GHz TDMA-WB(時分割多元接続方式)
使用周囲温度 0~40℃
無線LANインターフェース 無線LAN(IEEE802.11b/g/n)
録画件数 本体:来客録画:最大10件(1件あたり最大30秒)
SDカード:来客録画:最大1000件(1件あたり最大30秒)、宅配呼出録画:最大1000件(1件あたり最大30秒)
録画保護 本体:来客録画:最大5件
SDカード:来客録画:最大100件、宅配呼出録画:最大100件
対応SDカード 対応カード:microSDカード 2GB、microSDHCカード 4~32GB
フォーマット:microSDカード FAT16、microSDHCカード FAT32
ファイル形式:H.264形式、JPEG形式
形状 壁取付型
材質 本体:自己消火性樹脂、静電スイッチ部:ガラス

カメラ付玄関子機

製品写真

カメラ付玄関子機

WP-DA

オープン価格

露出型

寸法図(mm)
寸法図
仕様
電源電圧 モニター付親機から供給
通話方式 自動交互通話
カメラ 1/4型カラーCMOS
最低被写体照度 5ルクス
撮像範囲 ワイド時:左右約170°
使用周囲温度 -10~+60℃
形状 壁取付型
適合ボックス JIS1個用スイッチボックス
材質 自己消火性樹脂
備考 防塵・防まつ形(JIS C 0920 IP54 相当)
製品写真

カメラ付玄関子機

WP-EA

オープン価格

露出・埋込両用型

寸法図(mm)
寸法図
仕様
電源電圧 モニター付親機から供給
通話方式 自動交互通話
カメラ 1/4型カラーCMOS
最低被写体照度 5ルクス
撮像範囲 ワイド時:左右約170°
使用周囲温度 -10~+60℃
形状 壁取付・壁埋込両用型
適合ボックス JIS1個用スイッチボックスまたはJIS3個用スイッチボックス(JIS3個用スイッチボックスに取り付ける場合は取付枠を使用しない)
材質 本体:自己消火性樹脂、パネル:アルミ
備考 防塵・防まつ形(JIS C 0920 IP54 相当)

モニター付ワイヤレス子機

製品写真

モニター付ワイヤレス子機

WJ-4WD

オープン価格

充電台付(WJW-C)

寸法図(mm)
寸法図
仕様
WJ-4WD
電源電圧 DC2.4V/700mAh(専用ニッケル水素電池:WJW-BT)
モニター 2.4型TFTカラー液晶
画素数 23万画素
通話方式 拡声自動交互通話/プレストーク通話
使用周囲温度 0~40℃
使用時間※ 待受時間:約70時間
連続通話時間:約3時間 ※フル充電時
充電時間 約10時間
通信方式 1.9GHz TDMA-WB(時分割多元接続方式)
使用可能距離 約100m/見通し距離
材質 自己消火性樹脂
WJW-C
電源電圧 AC100V 50/60Hz
消費電力 待受時0.2W 充電時最大0.7W
形状 据置・壁取付両用型
材質 自己消火性樹脂
製品写真

ワイヤレス中継器

WJW-R

オープン価格

専用電源アダプター付

寸法図(mm)
寸法図
仕様
電源電圧 DC5.5V/600mAh(専用電源アダプター)
消費電流 待受時:160mA 最大:360mA
通信方式 1.9GHz TDMA-WB(時分割多元接続方式)
使用周囲温度 0~40℃
形状 壁取付型
材質 自己消火性樹脂

オプション機器

製品写真

接点出力付宅配ボックスQual(クオール)シリーズ

KS-GP10A

市販品
(株)ナスタ製

※玄関子機は付属されません。

接点出力付宅配ボックスの詳細については(株)ナスタへお問い合わせください。

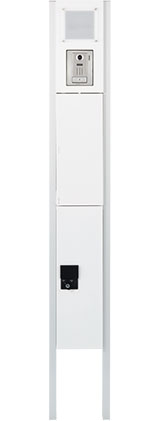

製品写真

戸建用宅配ボックス

NK

市販品
日本宅配システム(株)製

※玄関子機は付属されません。

戸建用宅配ボックスNKの詳細については日本宅配システム(株)へお問い合わせください。

製品写真

電気錠コントローラー

EL-PJP-EA

50,000円(税別)

解錠ボタン付
ELW-A2J、ELW-Cを付属

寸法図(mm)
寸法図
製品写真

コールボタン

QEW-BNW

6,500円(税別)

ノンロック式

寸法図(mm)
寸法図

接続・動作確認済機器

WP-2MED、WP-2MED-Tの動作確認済みSDカード一覧

2019年1月現在

メーカー メーカー型番 種類 容量 スピードクラス 備考
ELECOM MF-BMSD-016 microSDHC 16GB Class 10
GREEN HOUSE GH-SDMRHC4G4 microSDHC 4GB Class 4
TDK T-MCSDHC4GB4 microSDHC 4GB Class 4
TOSHIBA MSDAR40N08G microSDHC 8GB Class 10
TOSHIBA MSDAR40N32G microSDHC 32GB Class 10
Transcend TS16GUSDU1PE microSDHC 16GB Class 10

WP-24シリーズの動作確認済み宅配ボックス一覧

2019年9月現在

メーカー シリーズ名・型番
(株)ナスタ Qual(クオール)シリーズ KS-GP10A
日本宅配システム(株) NK

KM-77/WP-24シリーズの動作確認済みスマートスピーカー一覧

2020年6月現在

メーカー シリーズ名・型番
LINE(株) CLOVA Desk

※画面ははめ込み合成です。
※仕様・デザイン等は予告なく変更する場合があります。
